CIRCUITOS

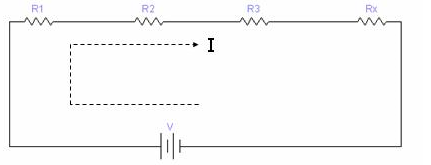

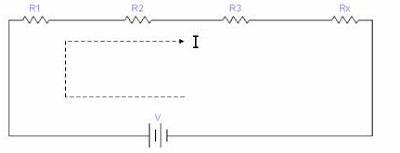

1.-DADO EL SIGUIENTE CIRCUITO R1= 10 OHMIOS, R2 = 5 OHMIOS, R3 = 2 OHMIOS, EXPLIQUE COMO ENCONTRARIA RX, TIENE UN DIFERENCIAL DE POTENCIAL DE 110V.

Veo que en los circuitos de resistencias en este ejemplo que es en serie, la intensidad que circula es la misma en todos los puntos del circuito. Mientras que en la tensión varía en cada resistencia, dependiendo del valor de cada una de ellas.

Calculamos la tensión total en R1, R2, R3, Rx

VR1 = I. R1 =

VR2 = I. R2 =

VR3 = I. R3 =

VRx = I. Rx =

Luego podemos calcular la tensión parcial de la resistencia Rx, sabiendo que la tensión total de un circuito en serie es la suma de las tensiones parciales:

VT= R1 +R2+ R3 + Rx

VRx = VT – VR1 – VR2 – VR3

Calculamos la Rx usando la ley de ohm:

VRx = I.Rx

2.-EN 10 LINEAS REALICE UN ENSAYO ESCRITO, DEL CIRCUITO EN SERIE Y DEL PARALELO, TOME COMO REFERENCIA LAS DOS GRÁFICAS.

Circuito en Serie es cuando los dispositivos están conectados de tal forma que siempre hay la misma corriente eléctrica en todos los dispositivos. La figura muestra un circuito en el que dos dispositivos diferentes representados por la R1, y R2 se conectan en serien en una sola batería. Si por alguna razón el circuito se interrumpe las dos bombillas se apagaría ya que no pasa corriente a ninguno de los dos.

Circuito Paralelo es cuando existen dos o más puntos donde la corriente se divide y sigue   trayectorias diferentes. Cada receptor es atravesado por una corriente independiente, menor cuanto mayor resistencia. La intensidad total es la suma de las intensidades individuales. Será, pues, mayor cuanto más receptores tenga el circuito.
